特氣系統到底有何作用?一個工藝技術先進的大規模集成電路工廠的硅片制造過程中,全部工藝大約要使用50種不同的電子氣體.其中大部分為特種氣體,小編就特氣系統該怎么選擇?讓沃飛科技來告訴你吧!

特種氣體根據氣體性質不同一般分為：惰性氣體、易燃易爆氣體、有毒氣體和腐蝕性氣體；根據供應包裝的不同分為：特種氣體和大宗特種氣體。

1. 簡單特氣供氣系統
   簡單供氣系統主要針對4英寸及以下半導體芯片廠、半導體材料的科研機構以及一些單臺的工藝設備等。它們的制程簡單，通常不需要連續性供氣，對氣體供應系統的投資預算低。


   由于氣體流量小，不經常使用，特種氣體氣源多采用普通鋼瓶（<50L）。輸送系統多采用半自動氣瓶柜或氣瓶架加簡單的控制面板；配置繼電器控制，自動切換，手動吹掃，手動放空，有害性氣體配備緊急切斷閥。惰性氣體瓶架則采用全手動系統，有些甚至用單瓶系統。全部氣體共用一個氣體房，甚至沒有氣體房，特氣鋼瓶和輸送系統有時放在回風夾道，或直接放在工藝制造設備旁邊或隔壁。如果沒有特別危險氣體一般共用一個抽風系統。簡單供氣系統通常存在安全隱患。




2. 常規特氣供氣系統
   常規供氣系統主要應用于4-6英寸 大規模集成電路廠，50MW以下的太陽能電池生產線，發光二極管的芯片工序線以及其它用氣量中等規模的電子行業。對氣體純度控制的要求不苛刻，系統配備在滿足安全的前提下盡量簡單，節省投資。

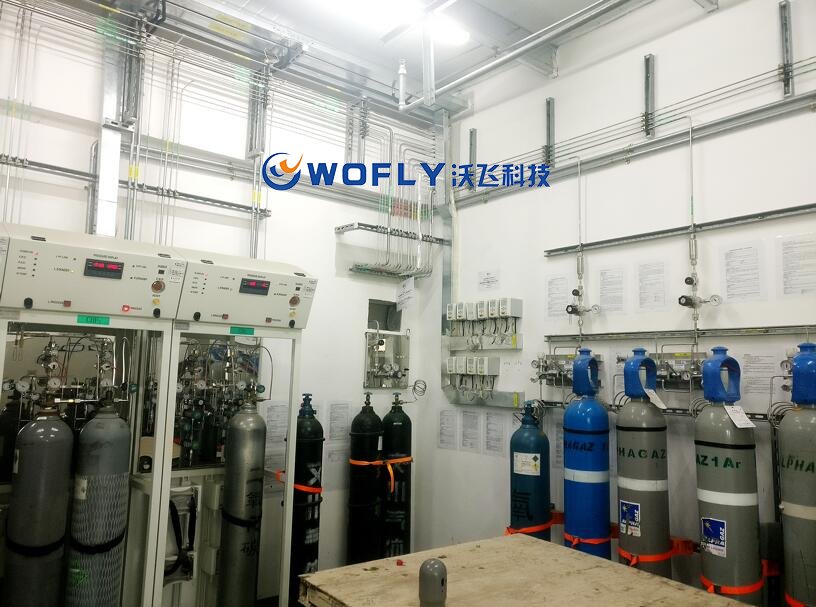

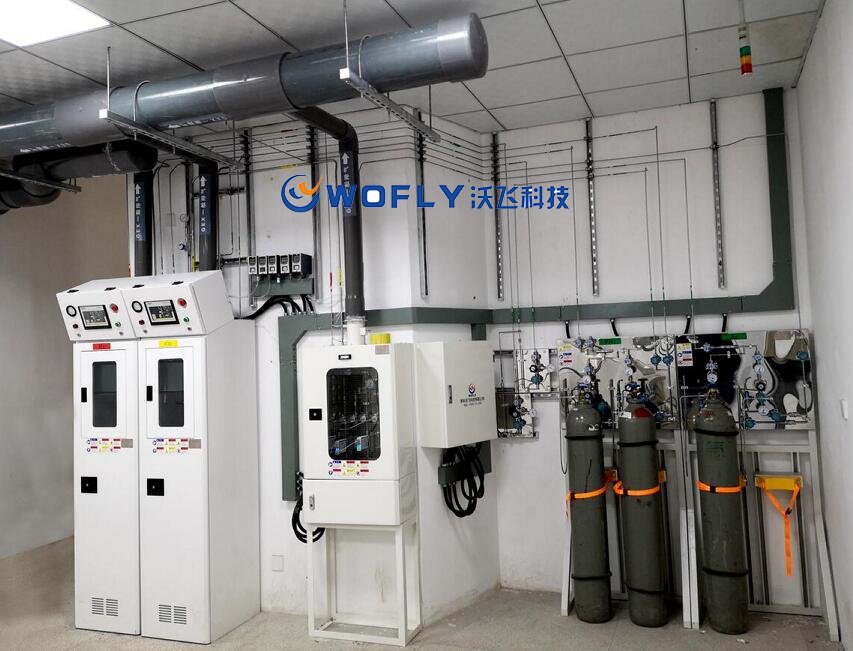

   特種氣體采用普通鋼瓶（<50L）供氣。特氣輸送系統采用氣瓶柜。配置全自動PLC控制器，彩色觸摸屏；氣體面板采用氣動閥門和壓力傳感器，可實現自動切換，自動氮?dú)獯祾?，自?dòng)真空輔助放空；多重安全防護措施，泄漏偵測，遠程緊急切斷；專用氮?dú)獯祾咂鹪吹鹊?。VMB采用支路氣動閥，氮?dú)獯祾?，真空輔助排空。惰性氣體多采用半自動氣瓶架，繼電器控制，自動切換，手動吹掃，手動放空；VMB主管氣動閥，氮?dú)獯祾?；支路氣?dòng)閥，氮?dú)獯祾撸婵蛰o助排空。氣體房和抽風系統根據氣體性質進行分類。




3. 大宗特氣供氣系統
   大規模供氣系統主要針對大規模量產的8-12英寸（1英寸=25.4毫米）超大規模集成電路廠（氣體種類包括SiH4、N2O、2、 C2F6、 NH3等），100MW以上的太陽能電池生產線（氣體種類包括NH3），發光二極管的磊晶工序線（氣體種類包括NH3）、5代以上液晶顯示器工廠（氣體種類包括SIH4、CL2、NH3、NF3）等、光纖（氣體種類包括SiCl4）、硅材料外延生產線（氣體種類包括HCL）等行業。它們的投資規模巨大，采用先進的工藝制程設備，用氣需求量大，對穩定和不間斷供應、純度控制和安全生產提出很嚴格的要求。

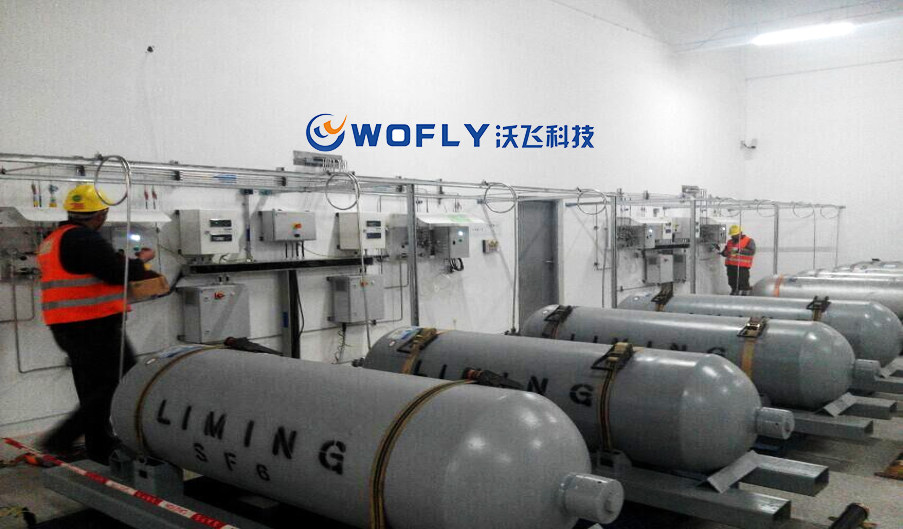

   這些工廠的特種氣體的供給，除了普通鋼瓶（50L及以下）包裝的特種氣體外，還有多種類的特種氣體都普遍采用大包裝容器，由此它們被稱為大宗特氣，包括Y-鋼瓶（450L），T-鋼瓶（980L），集裝格（940L），ISO罐（22,500L），魚雷車（13,400L）等。


   大宗特氣供應系統（BSGS）采用全自動PLC控制器，彩色觸摸屏；氣體面板采用氣動閥門和壓力傳感器，可實現自動切換，自動氮?dú)獯祾?，自?dòng)真空輔助放空；多重安全防護措施，泄漏偵測，遠程緊急切斷；專用氮?dú)獯祾咂鹪吹鹊?。特種氣體采用獨立氣源，多用點采用VMB或VMP分路供應，VMB或VMP采用支路氣動閥，氮?dú)獯祾?，真空輔助排空等。由于BSGS氣源總量大，多采用獨立的氣體房，獨立的抽風系統
