實驗室氣體管道設計要求

每個知道實驗室設計的人都知道實驗室的任何設計都有規格要求。如果超出了這一要求的范圍，實驗室的設計將有缺陷、不合格并容易發生事故。實驗室的氣體排放非常重要。如果實驗室的氣體管道設計不合理，工作人員容易發生事故，嚴重時甚至有生命危險。那么實驗室氣體管道的設計要求是什么，讓小編我們來談?wù)劙桑?/p>

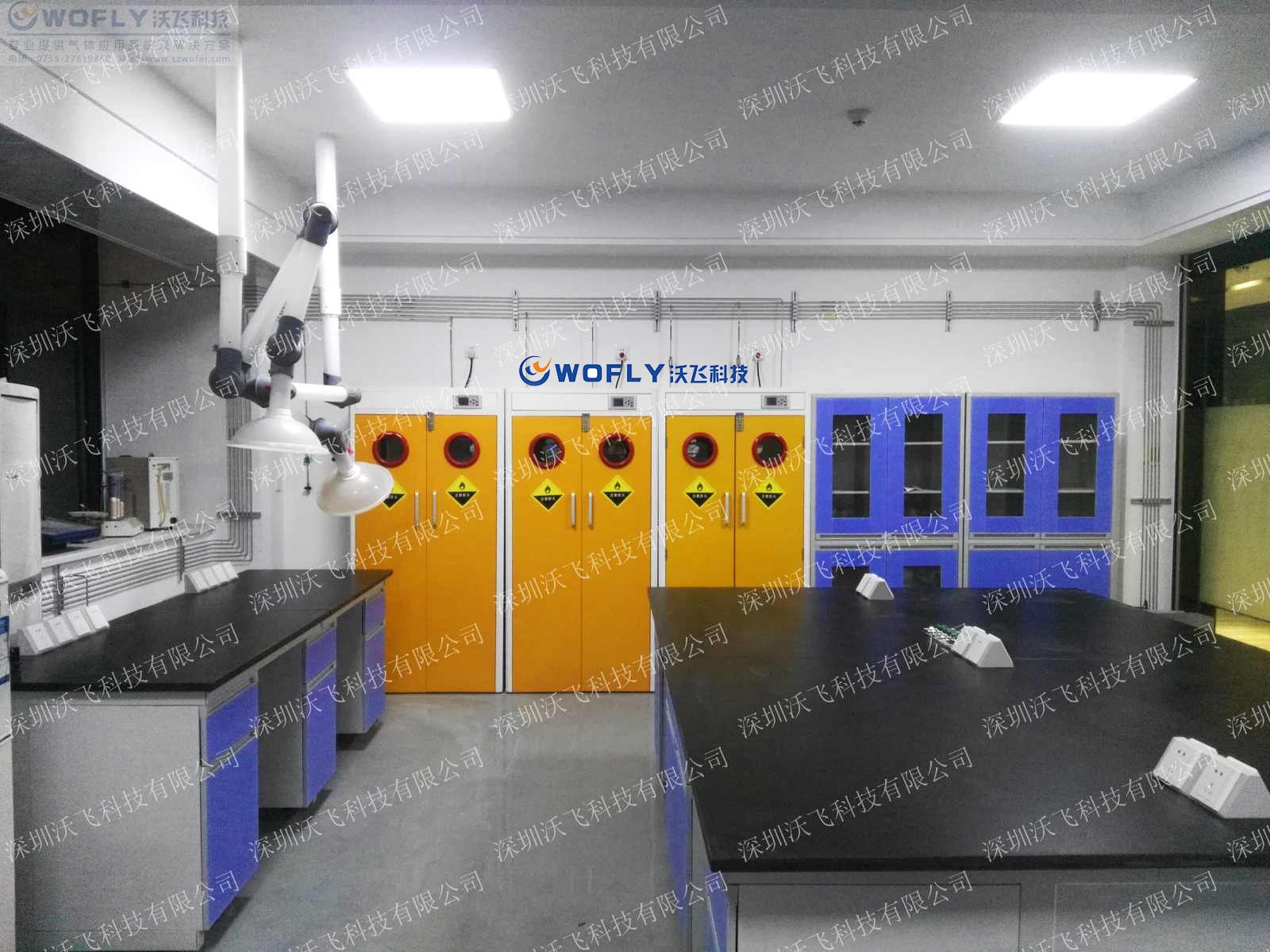

1.根據實驗室用氣量，計算供氣壓力、管道內流量和管道內徑。原則上，所有氣體主管道不得小于9.52毫米(3/8英寸，儀表空氣主管道的直徑應為12.7毫米)。管道末端不得小于6.35毫米(1/4英寸，取決于實際使用情況)。
2.氫氣、氧氣和天燃氣管道以及通向?qū)嶒炇业母鞣N氣體管道的分支應明確鋪設。當氫、氧、氣管道敷設在管道井和管道技術層時，應采取1/h ~ 3/h的通風措施。
3.易燃燒氣體(如乙炔、氫氣等。)需要與其他氣體分離并單獨引入。
4.對于按標準單元組合設計的一般實驗室，各種氣體管道也應按標準單元組合設計。
5.穿過實驗室墻壁或地板的氣體管道應采用預埋套管，套管內的管道不應有焊縫。管道和套管之間應使用不燃材料進行緊密密封。
6.氫氣和氧氣管道的末端和最高點應設置通氣管。通風管應高于屋頂上的Zm，并應位于避雷帶內。氫氣管道還應配備取樣口和吹掃口。通氣管、取樣口和吹掃口的位置應滿足管道內氣體吹掃和置換的要求。
7.氫氣和氧氣管道應有接地措施，以傳導靜電。有接地要求的氣體管道的接地和橋接措施，按國家現行有關規定執行。
8.管道鋪設要求:
a)輸送干氣的管道應水平安裝。輸送濕氣的管道應具有不小于的坡度0。3%并向冷凝液體收集器傾斜。
b)氧氣管道和其他氣體管道可敷設在同一框架上，間距不小于0。25m，氧氣管道應高于除氫氣管道以外的其他氣體管道。
c)氫氣管道與其它可氣體體管道平行敷設時，其間距不得小于0。50m交叉敷設時，間距不得小于0。25米；分層敷設時，氫氣管道應位于上方。室內氫氣管道不得敷設在溝渠中或直接埋設，也不得穿過不使用氫氣的房間。
d)氣體管道不應與電纜和點對點線路敷設在同一框架上。
9.管道與設備的連接部分應使用金屬管。對于非金屬軟管，應使用聚乙烯四報告管和聚乙烯管代替乳膠管。
10.閥門及附件材料:氫氣和氣體管道不得使用鋼材，其他氣體管道可使用銅、碳鋼、可鍛鑄鐵等材料。氫氣和氧氣管道中使用的附件和儀器必須是這種介質的特殊產品，不能替代。
11.與氧氣接觸的閥門應使用不可燃材料。密封圈應由有色金屬、不銹鋼和聚四氟乙烯制成。填料應為已脫脂的石墨石棉或聚四氟乙烯。
12.氣體管道中法蘭墊片的材料應根據管道中輸送的介質來確定。
13.氣體管道應通過焊接或法蘭連接進行連接。氫氣管道不得用螺紋連接。高純度氣體管道應采用承插焊。
14.實驗室氣體管道與設備、閥門及其他附件之間的連接應為法蘭或螺紋連接，螺紋接頭的螺紋填料應為聚四氟乙烯薄膜或一氧化鉛和甘油混合填料。
