氣路將參與實驗室的設計過程。一般實驗室氣體主要由不可燃?xì)怏w(氮?dú)?、二氧化?、惰性氣體、可燃?xì)怏w、劇毒氣體和助燃?xì)怏w組成。因此，在設計實驗室的過程中，有必要考慮氣體管路的安裝等問題。

氣體管路的設計需要做到以下幾點：
1.管道設計根據儀器端的壓力值和劑量確定管道直徑的大小。
2.全氣體管路由高質量、完全退火的無縫不銹鋼管組成。
3.所有管道、閥門和壓力表都由高質量的全不銹鋼制成，并且是標準配件。
4.儀器的氣體管路傾斜在儀器桌子后面。
5.易燃?xì)怏w，如乙炔和氫氣，需要與其他氣體分開，單獨引入。
6.所有氣體管路連接都是無閥機械卡盤。
7.將安裝一個單獨的球閥來控制通向儀表臺的氣體管路。
8.所有氣體出口都是不銹鋼球閥，配有1/8英寸(32毫米)適配器。
9.氣體管路的所有支架都應該進行鍍鋅防腐。
10.氣體管路每1點5米左右需要一個支架。此外，根據氣體管路，的彎曲直徑設置合適的支架位置。
11.實驗性氣路承包商應確保氣體管路系統的清潔，所有氣體管路檢查應根據標準程序進行。氣體管路要做壓力檢查，防止管道泄漏。

實驗室氣體管路技術要求

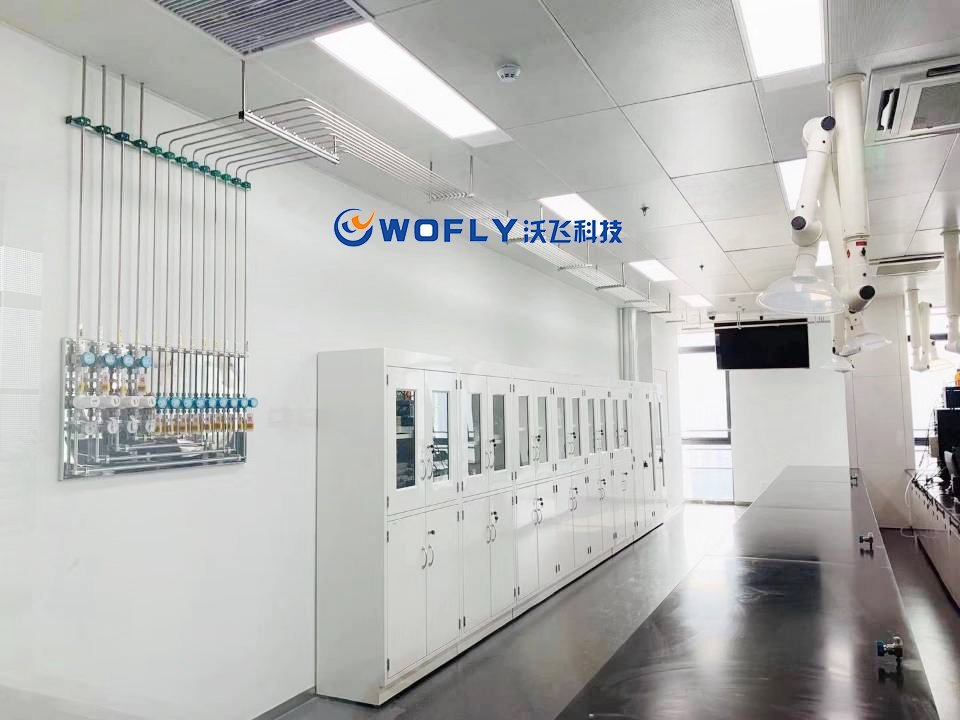

總體設計：管道采用1/4”外徑，是經過BA處理的特種高級潔凈不銹鋼管道。所有集中在氣瓶柜中的管道都有適當?shù)穆窂竭M(jìn)入通向每個實驗桌，并在儀器附近接收氣體。
實驗室氣體管路設計和規劃要點：氣體管路系統應具有良好的氣密性、可靠性和可維護性。

1.氣瓶閥的出口采用國標外螺紋形式。為了便于管道系統和氣瓶之間的連接，從氣瓶閥出口到管道系統應提供一個轉換接頭(氣瓶接頭)。

2.為了便于氣瓶的更換，從上述氣瓶接頭到調節閥之間應提供一根耐高壓的不銹鋼螺旋管。3.由于氣瓶?jī)?nèi)氣壓約為150巴，使用時壓力小，氣壓變化大，數值差異大，所以應在氣瓶出口處設置一級減壓閥(雙表)。
4.氣路系統應配備一個開關閥，在緊急情況下可快速切斷氣體供應。為了方便快捷地切換系統，本項目中的開關閥為球閥。
5.為了保持氣體的純度和管道系統的氣密性，所有管道均為進口BA級316L不銹鋼管道，內表面按要求進行處理。
6.管道與閥件的連接、管道與管道的連接應保證系統的氣密性，便于閥件的維護和更換。
7.管道固定部件應牢固、輕便且耐用。
實驗室氣體管路建設要求
1.所有不銹鋼管兩端用塑料蓋密封，外側用塑料蓋密封。在進入施工現場之后和安裝之前，不得打開和拆除塑料蓋。
2、管道敷設時，應注意順直，彎管采用專用彎管機，不得赤手彎折，切斷管道，用專用切管機操作，嚴禁用鋸子切斷管道。管道切斷后，應使用專用工具處理裂縫，嚴禁使用普通銼刀。
3、在管線路線上，每隔l米應設置一組管夾，如遇特殊建筑結構，應酌情考慮。
4、管道穿墻和穿樓板時，應設置套管，套管與管道之間的縫隙，應使用不燃材料填充。
5.管道應通過全自動焊接機連接。6.所有螺紋連接應用密封帶密封。
7.所有系統部件安裝完成后，應使用三倍以上的高純度氮?dú)?br/>施工完成后，用高純氮?dú)膺M(jìn)行檢漏和保壓試驗，試驗壓力為工作壓力的1.25倍。在規定的試壓時間后，壓力表讀數的變化小于0.5%(根據國標《金屬工業管道施工及驗收標準》)。
上述各種閥門的管道、品牌、材料、連接方式及相關工藝流程應嚴格按照招標文件的要求進行響應，并符合國家標準。
