潔凈工藝氣體管道安裝要求

1?潔凈工藝氣體管道安裝一般規定：

1.1?有空氣潔凈度要求的區域，工藝管道的干管宜敷設在技術夾層、技術夾道中。需要拆洗、消毒的管道宜明敷。易燃、易爆、有毒物料管道也宜明敷，如敷設在技術夾層、技術夾道內，應采取相應的通風措施。

1.2在滿足工藝要求的前提下，工藝管道應盡量縮短。

1.3干管系統應設置必要的吹掃口，放凈口和取樣口。

?
1.4輸送純水的干管應符合要求。

1.5與本潔凈室無關的管道不宜穿越本潔凈室。

2潔凈工藝氣體管道安裝管道材料、閥門和附件：?

2.1管道材料應根據所輸送物料的理化性質和使用工況選用。采用的材料應保證滿足工藝要求，使用可靠，不吸附和不污染介質，施工和維護方便。

2.2工藝物料的干管不宜采用軟性管道。不得采用鑄鐵、陶瓷、玻璃等脆性材料。當采用塑性差的材料時，應有加固和保護措施。

2.3引入潔凈室的明管材料宜采用不銹鋼。

2.4 輸送純水成品的管道材料宜采用低碳優質不銹鋼或其它不污染物料料。

2.5?工藝管道上的閥門、管件的材料應與所在管道的材料相適應。

2.6?潔凈室內采用的閥門、管件除滿足工藝要求外，應采用拆卸、清洗、檢修均方便的結構形式。

2.7?管道與設備宜采用金屬管材連接，如需用軟管時，應采用可靠的軟性接管。

3?潔凈工藝氣體管道的安裝、保溫：

3.1?技術夾層、技術夾道中的干管連接宜采用焊接。

3.2?管道與閥門連接宜采用法蘭、螺紋或其他密封性能優良的連接件。凡接觸物料的法蘭和螺紋的密封應采用聚四氟乙烯。

3.3?穿越潔凈室墻、樓板、頂棚的管道應敷設套管，套管內的管段不應有焊縫、螺紋和法蘭。管道與套管之間應有可靠的密封措施。?

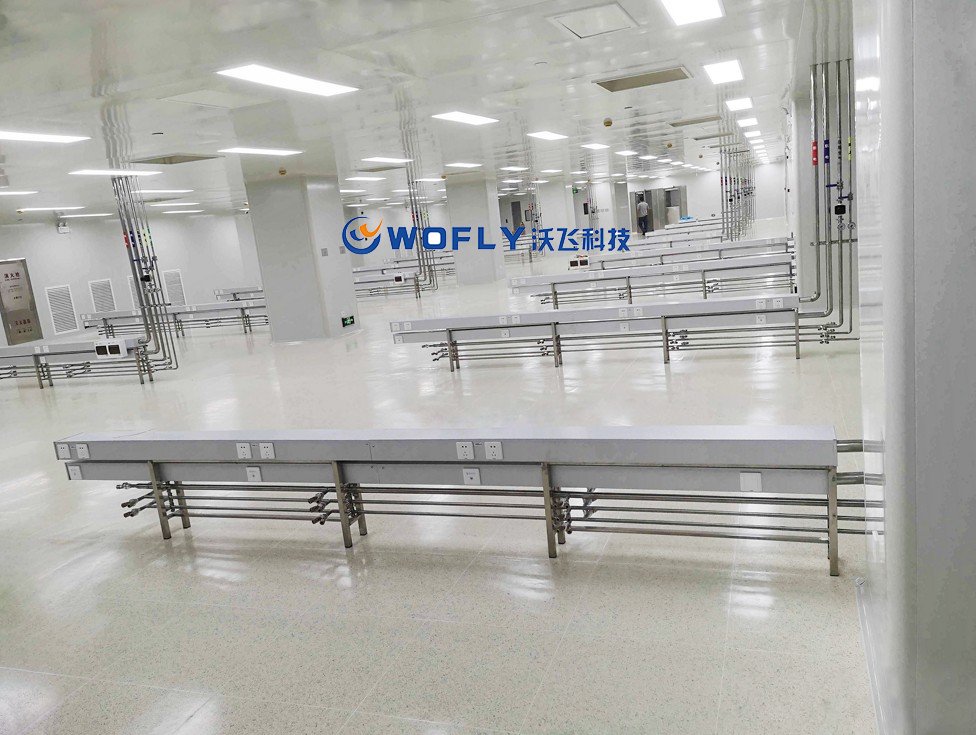

3.4?潔凈室內應少敷設管道，引入潔凈室的支管宜暗敷。

3.5?潔凈室內的管道應排列整齊，盡量減少閥門、管件管道支架。

3.6?潔凈室內的管道應根據其表面溫度，發熱或吸熱量及環境的溫度和濕度確定保溫形式。冷保溫管道的外壁溫度不得低于環境的露點溫度。

3.7?管道保溫層表面必須平整、光潔、不得有顆粒性物質脫落，并宜用金屬外殼保護。

3.8?潔凈室內的管道外壁均應有防銹措施。

3.9?潔凈室內的各類管道均應設指明內容物及流向的標志。

4?潔凈工藝氣體管道使用安全：

4.1?易燃、易爆、有毒介質的排放管應設置相應的阻火、過濾裝置。通向室外的管道應設防止空氣倒灌裝置。

4.2?輸送易燃介質的管道應設置導除靜電裝置。

4.3?輸送易燃、易爆介質不得用壓縮空氣作為動力，宜采用壓縮的惰性氣體或輸送泵。

4.4?各種氣瓶應集中設置在潔凈廠房外。當日用氣量不超過一瓶時，氣瓶可設置在潔凈室內。
