實驗室氣路安裝工藝

目前隨著科技的不斷發展，實驗儀器也在不斷增加，如氣相色譜儀，原子吸收，氣質聯用儀等等，這些儀器在工作時需要用到高純度的氣體，這些高純度的其他一般都是儲存在鋼瓶中由專門的供氣系統供應給各種儀器。

在實驗室設計中，實驗室氣路系統設計是其中重要的一環。實驗室氣路系統就是應用于處理高純度氣體或有毒氣體和腐蝕性氣體的控制設備，是針對實驗室的氣路系統。

實驗室氣路設計布局的要求

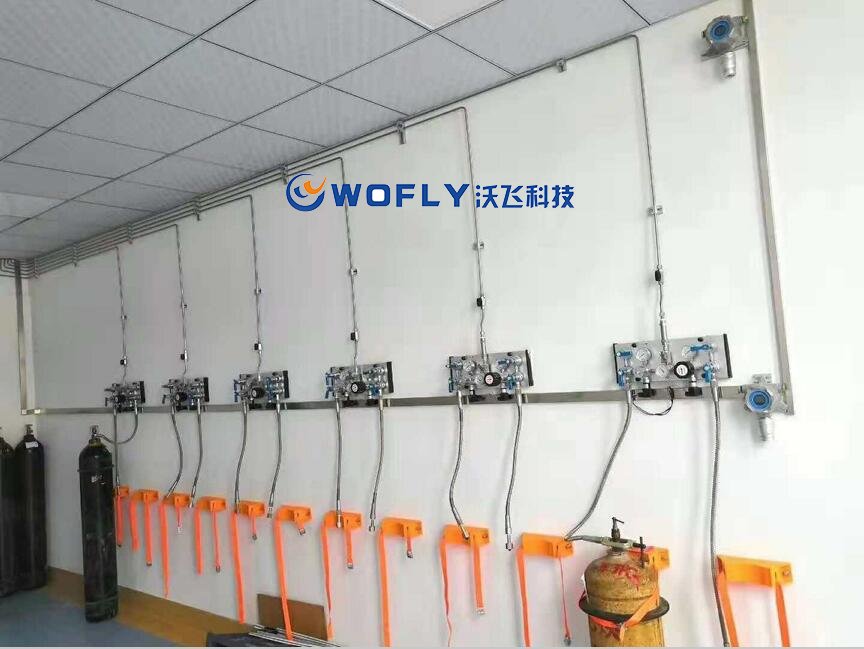

實驗室氣路設計安裝就是將鋼瓶集中放在一個安全、方便的地方，然后通過氣路把各種所需的氣體引至各個房間以供儀器使用。

氣瓶間位置選擇

氣瓶間位置一般應選擇在距離建筑物不少于6米的地方，半地下設計，輕質頂棚，或者設置在樓房的走廊盡頭。

氣路管道的選擇

1、選外部光亮內部潔凈的不銹鋼管，其次是銅管和塑料管。室外部分避免用塑料管。

2、室內部分應盡量采用不銹鋼管，特殊需要的可用聚四氟管或聚乙烯管。

3、為了排除不必要的隱患及管路故障應減少可能的漏氣點，建議采用超長型的不銹鋼軟管，這種管路容易盤曲改向，有時為了施工的方便和設計的需要可在管路中設置一些二通、三通等接頭。

實驗室氣路設計安裝的要求

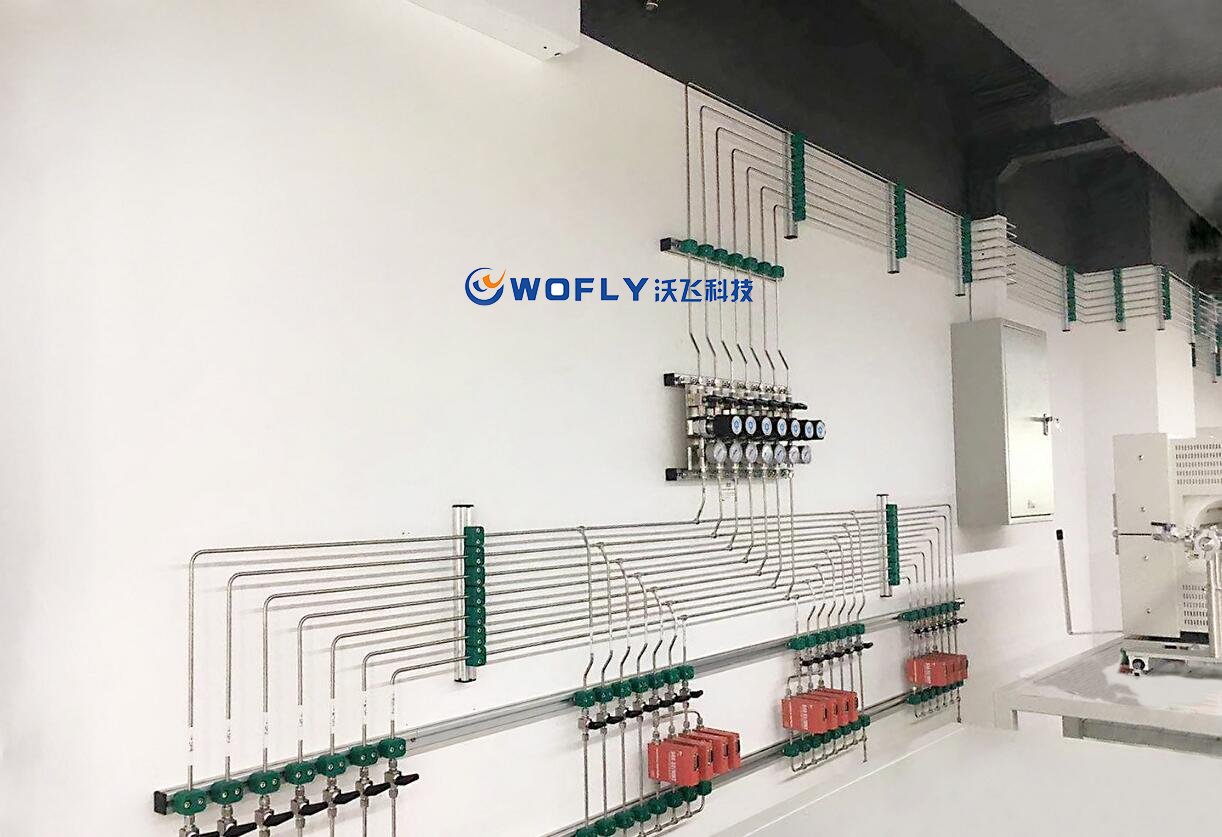

1、每隔1.5米左右，氣體管路就需要有支架。另外根據氣體管路彎曲的半徑，設置合適的支架位置。所有彎曲處都要有支撐。氣體管路所有的支架都要進行鍍鋅防腐處理。

2、壓縮空氣在管路上有過濾雜質和水分的凈化裝置，此凈化裝置需要并聯一路，用單獨的閥門隔離，以方便對過濾裝置進行維修。

3、引到工作臺的氣體管路要安裝單獨的控制閥。工作臺上要均勻排放各種氣體的控制閥門。在氦氣管路前面建議安裝氣體凈化裝置。

4、每個實驗室都要有單獨的控制閥、減壓閥和壓力表。

5、易燃?xì)怏w，如乙炔需要和其他氣體分開單獨引入。氫氣管道若與其他可燃?xì)怏w管道平行敷設時，其間距不應小于0.5M;交叉敷設時間距不應小于0.25M。分層敷設時氫氣管道應位于上方。

6、高純氣體管路的連接為無縫焊接。連接到閥門或調節裝置時才可以使用接頭配件。

7、氣體管道不得和電纜、導電線路同架鋪設。

8、所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管(BA級)組成。銅管只使用在氣體管路的末端，對氣體純度要求不是太嚴格的地方。
